NV-Tools Symbollegende
Beschriftung | Die Bedeutung der Beschriftungen neben den Portbelegungen: | Beispielbild |

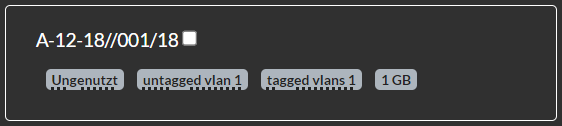

A-08-1 2106-01 | Rack-Panel-Port (Koordinaten im LRZ Schrank) Datendosenbeschriftung (Fortlaufend Dosennummerierung im Raum) |
|
| apa02-... | Gibt den Namen des Access Points wieder, der an dem Port angeschlossen ist |
|
| fremdes Vlan | Auf der Datendose ist ein Vlan konfiguriert, für das Sie nicht verantwortlich sind. |
|
| Blitzsymbol | Auf der Datendose ist POE aktiviert |
|
| Untagged Vlan (Vlan Beschreibung) | Hier werden Ihnen angezeigt, welche Vlans tagged und untagged konfiguriert sind und wenn das angeschlossene Gerät LLDP Informationen sendet, werden diese Ihnen auch angezeigt |
|
| Telefonanschluss | Der Port ist für ein VOIP-Telefon konfiguriert |
|
| vermutlich analoges Telefon | Hier ist vermutlich ein analoges Telefon angeschlossen Da wir in den meisten Bereichen des MWNs die analogen Telefone nicht stecken, können wir für die Angabe keine Gewähr übernehmen |
|
